Datos del producto:
Pago y Envío Términos:
|
| Color: | Gris | Nombre: | Máquina de la inspección de la radiografía |
|---|---|---|---|
| Uso: | SMT, EMS, BGA, Electrónica, CSP, LED, Flip Chip, Semiconductor | Voltaje del tubo: | 90KV |
| Peso: | 1900KG | Consumo de energía: | 3.5kw |
| Alta luz: | 2.o equipo en línea de la inspección del semiconductor,Equipo de la inspección del semiconductor LX2000,LX2000 electrónica X Ray Machine |
||

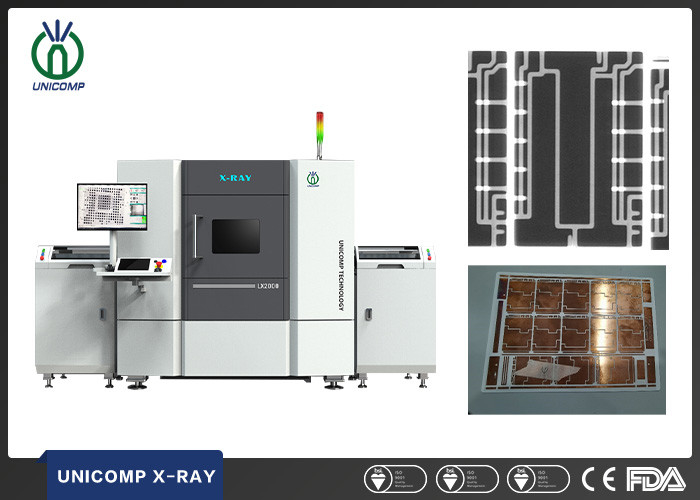

De la fábrica máquina de radiografía en línea del microfocus de la fuente directamente 2.a para comprobar el semiconductor electrónico IGBT con el reconocimiento automático del defecto
Parámetros y especificaciones técnicos
| Resumen del sistema | |
| Huella | 2595 (W)×1392 (D)×1992 (H) milímetro |
| Peso de la máquina | 1900 kilogramo ()/700kg (transportador) de la radiografía |
| Fuente de alimentación | CA 110~220V, 50/60Hz |
| Tamaño que embala de la madera contrachapada | 180 (W)×170 (D)×190 (H) cm (radiografía) 150 (W)×105 (D)×120 (H) cm (transportador) |
| Peso que embala | 2000kg ()/800kg (transportador) de la radiografía |
| Consumo de energía | 3,5 kilovatios |
| Tubo de radiografía | |
| Tipo del tubo | Sellado |
| Max. Power | 8W |
| Voltaje | 0~90kV (ajustable) |
| Tamaño de punto del foco | los 5μm |
| Sistema de la proyección de imagen | |
| Detector | Detector de la pantalla plana (FPD) |
| Tamaño del pixel | los 85μm |
| Área eficaz de la detección | 130*130m m |
| Velocidades de fotogramas | 20fps |
| Matriz del pixel | 1536*1536 |
| Ampliación del sistema | 200X |
| Software | |
| Auto-medición | Inspección auto y el analizar para la autorización y los componentes del NG |
| Modo del CNC | Inspección programable del CNC, operación y fácil de usar fáciles |
| Reanudación | Sistema de gestión de bases de datos de la reanudación de la ayuda |
| Conexión de datos | Sistema de la ayuda MES/ERP/SPC |
| Navegación | Sistema de colocación conveniente del punto de la blanco |
| Sistema de control del movimiento | |
| Control del movimiento | Palanca de mando, telclado numérico, ratón y panel táctil (PLC) |
| Anchura ajustable del túnel | 80~350m m |
| Max. Inspection Sample | 400*350m m/10kg |
| Min. Inspection Sample | 100*80m m |
| Manipulante | Sistema en línea auto |
| PC industrial | |
| Monitor | 22' ‘exhibición de FHD LCD |
| Sistema OS | Windows 10 64bit |
| Disco duro | 1TB |
| RAM | 8GB |
| Modelo de la CPU | Procesador de Intel i7 |
| Otras características | |
| Ahorro de la energía | Radiografía auto-apagado cuando ha sin trabajo terminado que 5 minutos |
| Operación de la seguridad | Dispositivo de seguridad electromágnetico, piloto |
| Gestión de la autoridad | Contraseña Magnagement |
| Seguridad de la radiografía | <1> |
| * las especificaciones están conforme a cambio sin previo aviso, todas las marcas registradas son la propiedad del fabricante del sistema. | |
Esta radiografía se diseña para proporcionar la proyección de imagen de alta resolución de la radiografía para la industria de electrónica. Este sistema versátil es eficaz para muchos usos en el proceso de fabricación del PWB. Esto incluye BGA, CSP, QFN, el microprocesador de tirón, la MAZORCA y los diversos componentes de SMT. es un instrumento de apoyo potente para el desarrollo de proceso, el control de procesos operativos y el refinamiento de las operaciones de la reanudación. Apoyado por una interfaz potente y fácil de usar, el rayo de x puede cubrir las necesidades de fábricas pequeñas y grandes.
Funciones y características
Imágenes de la inspección
Uso
Solicitado extensamente BGA, CSP, Flip Chip, LED, fusible, diodo, PWB, semiconductor, industria de la batería, pequeña
Bastidor del metal, módulo de conector electrónico, cables, componentes aeroespaciales, industria fotovoltaica, etc.
