Equipo de inspección por rayos X de la industria electrónica para alambre 1215x1325x1700 mm
Propiedades básicas
Lugar de origen:
China
Nombre de la Marca:
UNICOMP
Certificación:
CE, FDA
Número de modelo:
AX7900
Propiedades comerciales
Cantidad mínima de pedido:
1 juego
Precio:
can negotiate
Condiciones de pago:
T/T, L/C
Capacidad de suministro:
300 juegos por mes
Resumen del producto
Equipo de inspección de rayos X para electrónica Descripción de la máquina de rayos X IC AX7900: Se utiliza ampliamente en una variedad de campos, incluidos BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconductor, Fabricación de baterías, Casting de metales pequeños, módulos de conectores electr...
Detalles del producto
Resaltar:
Equipo de inspección de rayos X para alambre
,Equipo de inspección de rayos X para la industria electrónica
,Equipo de inspección por rayos X de alambre
Name:
Máquina de la inspección de la radiografía de Unicomp
Industry:
Industria de electrónica
Size:
1215(largo)x1325(ancho)x1700(alto)mm
Weight:
1240kg
Power Consumption:
0,8 kw
Descripción del Producto
Equipo de inspección de rayos X para electrónica
Descripción de la máquina de rayos X IC AX7900:
Se utiliza ampliamente en una variedad de campos, incluidos BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconductor, Fabricación de baterías, Casting de metales pequeños, módulos de conectores electrónicos, cables,Componentes aeroespaciales, la industria fotovoltaica, entre otros.
Aplicación de la máquina de rayos X IC AX7900:
- Mesa de inspección a gran escala con puntuación láser para localización precisa
- Características de control de alta precisión, programación CNC, ajuste automático del posicionamiento
- FPD inclinable en ±25 grados
- Mecanismo de bloqueo electromagnético seguro
- Mecanismo de control de acceso de huellas dactilares
- Control continuo de los niveles de radiación en tiempo real
Características de la máquina de rayos X IC AX7900:
- Tubo de rayos X de 90KV de 5 μm, detector FPD.
- Estación de trabajo multifunción, movimiento multieje X-Y. Movimiento de "arco" ± 60° ((Opcional).
- Los controles de movimiento incluyen el movimiento de la mesa X/Y más el movimiento del tubo y del detector del eje Z, movimiento de inclinación de ±60° (opcional).
- Sistema de procesamiento de imágenes DXI multifunción.
- Función de programación X/Y para múltiples rutinas de inspección de imágenes
- Área de carga máxima 600 mm x 520 mm, área de detección máxima 505 x 440 mm, con aumento geométrico de ~ 52X.
- Medición automática del vacío/área BGA más generación de informes.
Especificaciones técnicas del AX7900
| Punto de trabajo | Definición | Especificaciones |
| Parámetros del sistema | Tamaño | El punto de referencia de la prueba es el punto de referencia de la prueba. |
| Peso | 1240 kg | |
| El poder |
AC 220V, 50/60 Hz
|
|
| Consumo de energía | 0.8kW | |
| Tubo de rayos X | Tipo de producto |
Se selló
|
| Max.Voltaje |
90 kV
|
|
| Max. Potencia |
8W
|
|
| Tamaño del punto | 84 μm | |
| Sistema de rayos X | El intensificador | FPD ((Detector de panel plano) |
| Monitoreo | 24 ¢LCD | |
| Magnificación del sistema | Se trata de un sistema de control de las emisiones de gases. | |
| Región de detección | Tamaño máximo de carga | Se trata de un sistema de control de velocidad. |
| Max.Área de inspección | 505 mm por 440 mm | |
| Fugas de rayos X | El valor de las emisiones de gases de efecto invernadero | |

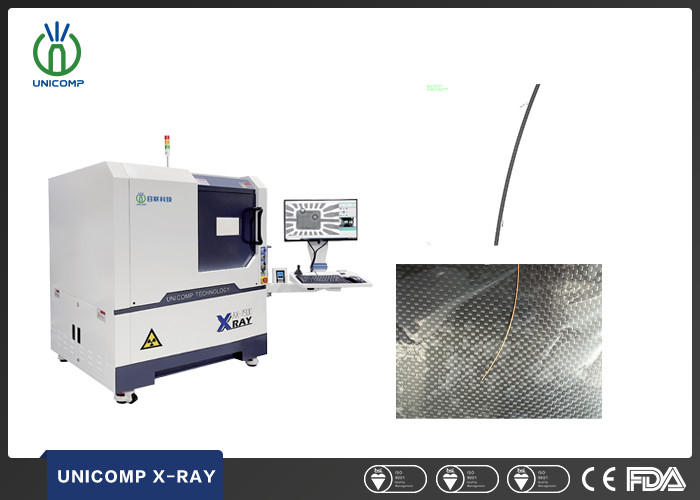

Imágenes de la máquina de rayos X IC AX7900:
