Máquina del rayo del NDT X
Detalles del producto
escáner del rayo del vehículo x
,máquina del rayo del vehículo x

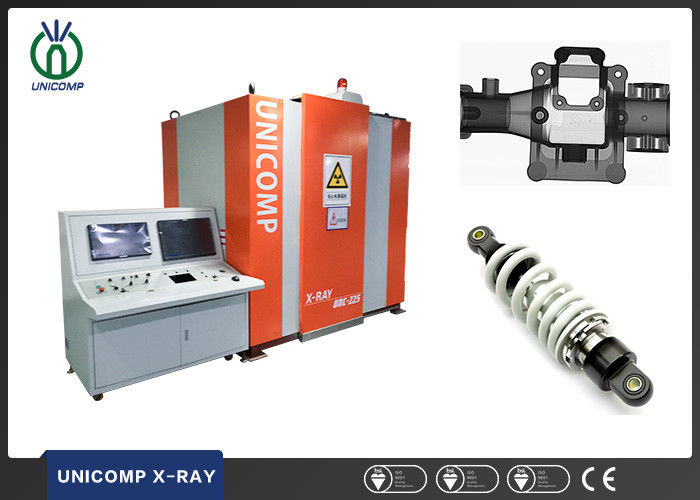

Máquina de rayos X NDT de calidad Unicomp UNC225 con estándar ASTM EN12543 para pruebas de defectos de amortiguadores
Características:
El gabinete blindado contra rayos X cumple con las regulaciones internacionales más estrictas para dispositivos de radiación totalmente blindados. El gabinete es completamente autónomo. Fabricado en acero con blindaje completo de plomo.
Equipado con fuentes de rayos X de 160kV o fuentes de microenfoque de hasta 150kV.
Equipado con un detector de panel plano digital (diferentes tamaños y resoluciones disponibles).
Gabinete diseñado con una puerta corrediza doble para la carga de piezas fundidas con una ventana de inspección de plomo/vidrio.
Puerta de carga equipada con cortinas de luz de seguridad.
Movimientos de puerta de alta velocidad controlados por inversor.
Circuitos de seguridad electrónicos controlados por un controlador multifunción.
Luces de advertencia de rayos X intermitentes entrelazadas con un circuito de fallo de luz.
Aplicaciones:
Se aplica ampliamente para inspeccionar todo tipo de fundición, NDT para burbujas de aire, porosidad y elementos extraños no deseados. El equipo es aplicable para NDT de defectos de soldadura de cilindros y cuerpo, pared lateral, solape, cordón de acero de corona y cinturón de acero de neumáticos, inclusiones de escoria, grietas, holguras y otros defectos en cubos, recipientes a presión, material refractario, balas, tuberías soldadas de calderas y tuberías roscadas.
| Parámetros del sistema | Dimensiones | 2230mm*1582mm*2478mm (L*A*H) |
| Peso del equipo | 5T | |
| Potencia | 8KW | |
| Penetración máxima (AL/FE) | 150mm/25mm | |
| Rango de detección | Φ500*800mm | |
| Peso de carga | 100kg | |
| Entorno de trabajo | 5-40° ≤80%HR | |
| Potencia de instalación | Sistema trifásico de cinco hilos AC380V | |
| Tasa de dosis de fuga de rayos X | ≤1uSv/h | |
| Generador de rayos X | Voltaje del tubo | 225kV |
| Potencia | 640W/1600W | |
| Tamaño del foco | 1.0mm/3.0mm | |
| Detector | Área de imagen | 215mm x 215mm |
| Resolución | 2.8LP/mm | |
| Detector (Selección FPD) | Área de imagen | 250mm x 300mm |
| Matriz de píxeles | 1792mm*2176mm | |
| Tamaño de píxel | 139μm | |
| Velocidad de fotogramas | 9fps(1x1)30fps(2x2) | |
-
