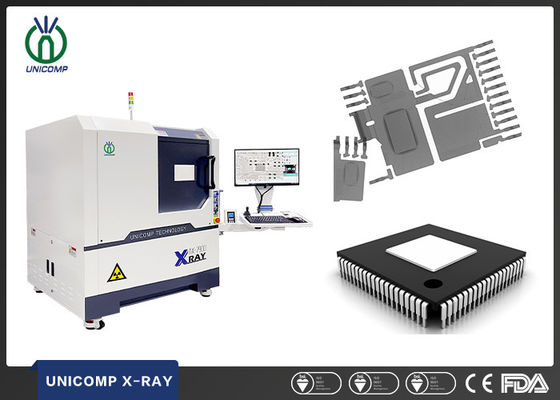

Compatibilidad con la FDA CE máquina de rayos X Unicomp AX7900 para EMS SMT PCBA BGA QFN CSP soldadura Verificación de vacío
Descripción:
90KV 5μm tubo de rayos X, detector FPD. Estación de trabajo multifunción, estándar de movimiento multieje XY con movimiento de inclinación de ± 60 ° (opcional).Movimiento del eje Z para el tubo de rayos X y FPD para aumentar/disminuir el aumento/FOV. Conveniente sistema de posicionamiento del punto objetivo. Sistema de procesamiento de imagen DXI multifunción con programación XY para múltiples rutinas de inspección de imágenes. Área de carga máxima 420 mm x 420 mm, máximo.área de detección 380 x 380 mm, con un aumento del sistema de ~ 300X.
Las características:
Tubo de rayos X de 90KV de 5 μm, detector FPD.
Estación de trabajo multifunción, movimiento multieje X-Y. Movimiento de "arco" ± 60° ((Opcional).
Los controles de movimiento incluyen: movimiento de mesa X/Y más movimiento del tubo y del detector del eje Z, movimiento de inclinación de ±60° (opcional).
Sistema de procesamiento de imágenes DXI multifunción.
Función de programación X/Y para múltiples rutinas de inspección de imágenes
Área de carga máxima 420 mm x 420 mm, área de detección máxima 380 x 380 mm, con aumento del sistema de ~ 300X.
Medición automática del vacío/área BGA más generación de informes.
Aplicación:
LED, SMT, BGA, CSP, inspección de las fichas.
Semiconductores, componentes de embalaje, industria de baterías.
Componentes electrónicos, piezas de automóviles, industria fotovoltaica.
El aluminio es moldeado, el plástico moldeado.
Cerámica, otras industrias especiales
Especificaciones:
| Resumen del sistema |
| Huella de huella |
Las medidas de seguridad se aplicarán en el caso de las aeronaves de pasajeros. |
| Peso de la máquina |
1130 kg |
| Fuente de alimentación |
AC 110/220V, 50/60 Hz |
| Tamaño del embalaje de madera contrachapada |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso del embalaje |
1330 kg |
| Consumo de energía |
1.3 kW |
| Tubo de rayos X |
| Tipo de tubo |
Se selló |
| Max. potencia |
8W |
| Válvula de tensión |
0 ~ 90 kV (ajustable) |
| Tamaño del punto de enfoque |
5 μm |
| Sistema de imágenes |
| El detector |
Detector de panel plano (FPD) |
| Tamaño de los píxeles |
85 μm |
| Área de detección efectiva |
Las demás partidas |
| Tasa de cuadros |
40 cuadros por segundo |
| Matriz de píxeles |
768*768 |
| Magnificación del sistema |
600 veces |
| El software |
| Medición automática |
BGA Vacíos de soldadura Datos de medición y soporte automáticos/salida gráfica |
| Varias herramientas de medición |
Apoyar la medición de la distancia, el ángulo, el diámetro, el polígono, la velocidad de llenado de PTH, etc. |
| Modo CNC |
Inspección CNC programable, fácil de operar y fácil de usar |
| Muestra en tiempo real |
Muestra en tiempo real los datos de trabajo de voltaje, corriente, ángulo, fecha, etc. |
| Navegación |
Sistema de posicionamiento del punto objetivo conveniente |
| Sistema de control de movimiento |
| Control de movimiento |
Joystick, teclado y ratón |
| Max. Área de carga/peso |
Se aplican las siguientes medidas: |
| Área de inspección máxima |
460*400 mm |
| Ángulo de inclinación |
± 30° |
| Manipulador |
5 ejes con X / Y / Z1 / Z2 / T |
| PC para uso industrial |
| Monitoreo |
Display LCD de 24 ̊ FHD |
| Sistema operativo |
Windows 10 de 64 bits |
| Disco duro |
1 TB |
| Memoria RAM |
8 GB |
| Modelo de la CPU |
Procesador Intel i7 |
| Otras características |
| Ahorro de energía |
Rayos X apagado automáticamente cuando está fuera de servicio durante más de 5 minutos |
| Seguridad con rayos X |
< 1μSv/h (cumple con todas las normas internacionales) |
| Gestión de la autoridad |
Sistema de gestión de acceso de huellas dactilares y soporte de acceso de contraseña. |
| Operación de seguridad |
Bloqueo electromagnético, luz de advertencia y monitor de fuga de radiación en tiempo real |
| * Las especificaciones están sujetas a cambios sin previo aviso. Todas las marcas son propiedad del fabricante del sistema. |
Imágenes de rayos X
