Fuente de rayos X de microfoco de tubo cerrado integrado 90kV 5um
Propiedades básicas
Lugar de origen:
China
Nombre de la Marca:
Unicomp
Certificación:
CE
Número de modelo:
UNMS-U90D
Propiedades comerciales
Cantidad mínima de pedido:
1set
Precio:
Can be negotiated
Condiciones de pago:
T/T, L/C
Capacidad de suministro:
100 por mes
Resumen del producto
Tubo de rayos X de microfoco Unicomp 90kV 5um para máquina de rayos X de marco de plomo de semiconductores Parámetro clave Voltaje máximo del tubo: 90kV Potencia máxima del tubo: 8W Tamaño mínimo del punto:
Detalles del producto
Resaltar:
Tubo cerrado Microfocus X Ray Source
,Tubo integrado Microfocus X Ray Source
,X integrado 5um Ray Sources
Descripción del Producto

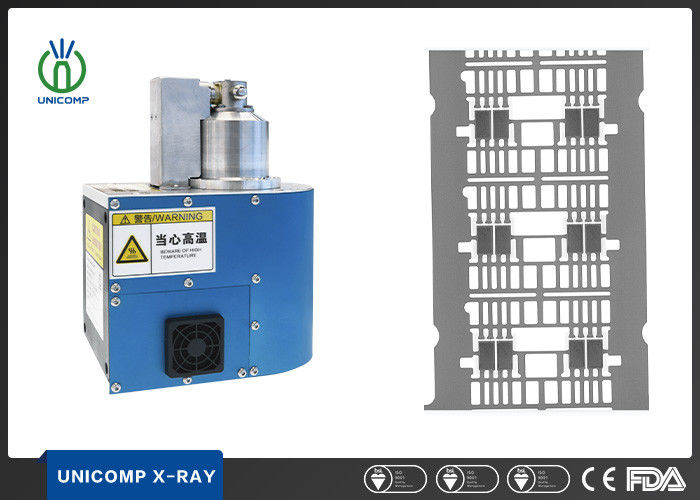

Tubo de rayos X de microfoco Unicomp 90kV 5um para máquina de rayos X de marco de plomo de semiconductores
Parámetro clave
-
Voltaje máximo del tubo: 90kV
-
Potencia máxima del tubo: 8W
-
Tamaño mínimo del punto:<5μm @ 4W
-
Ángulo del haz: 45°
UNMS-U90Des un tubo cerrado de pequeño volumen integrado Fuente de rayos X de microfoco de 90kVcon tecnología de cátodo caliente, tamaño de punto focal pequeño, alta magnificación y emisión estable de rayos X. Puede penetrar componentes electrónicos, PCB, placas de circuito ensambladas, celdas de batería, etc. y obtener imágenes claras y de alta calidad de la estructura interna.
Aplicaciones
-
PCB y dispositivos semiconductores
-
Fabricación electrónica SMT, PCBA
-
Arnés de cables y conector
-
Batería de consumo 3C
Especificaciones
| Rango de voltaje de funcionamiento del tubo | 0-90kV |
| Rango de corriente de funcionamiento del tubo | 0-180μA |
| Potencia máxima del tubo | 8W |
| Voltaje de entrada (CC) | +24±0.5V |
| Consumo de energía | Menos de 30W |
| Tamaño del punto focal | 7μm (5μm@4W) |
| Material/espesor de la ventana | Be/0.1mm |
| Diámetro de la ventana | 8mm |
| Ángulo del haz | 45° |
| Material del objetivo | W |
| FOD | 10.2±0.2mm |
| Peso | Aprox. 3.5kg |
| Bloqueo de seguridad | Cortocircuito externo |
| Conexión de control | Control analógico |
| Modo de funcionamiento | Continuo |
| Temperatura ambiente de funcionamiento | 10-40℃ |
| Temperatura ambiente de almacenamiento | 0-50℃ |
| Humedad de funcionamiento y almacenamiento | 10-80% |
Imágenes de rayos X
Huella
