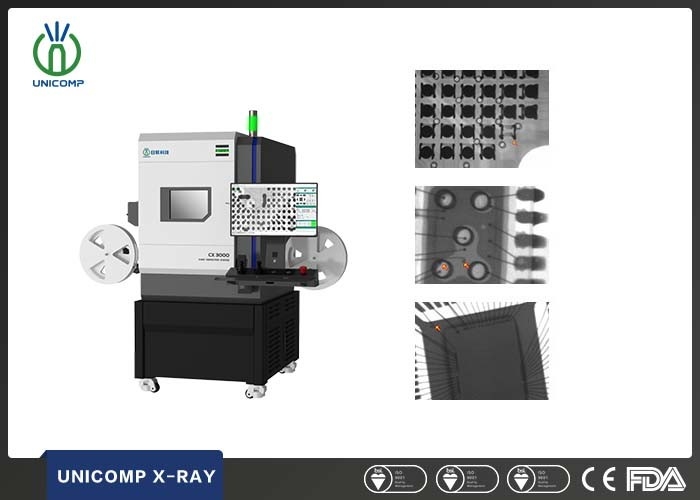

Máquina de escritorio del PWB X Ray de la electrónica CX3000 para la inspección de BGA y de CSP
Detalles del producto
equipo de inspección de pcb
,sistema de inspección de pcb
,máquina de rayos x de pcb de escritorio
Equipo de la detección de la radiografía de la electrónica PCBA Unicomp de CX3000 Benchtop
| Artículo | Definición | Espec. |
| Parámetros de sistema | Tamaño | 750 (L) x570 (W) x890 (H) milímetro |
| Peso | 300kg | |
| Poder | 220AC/50Hz | |
| Consumo de energía | 0.5kW | |
| Tubo de radiografía | Tipo | Cerrado |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Tamaño de punto | los 5μm | |
| Detector | Reforzador | FPD |
| Cobertura de la radiografía | 48m m x 54m m | |
| Resolución | los 208Lp/cm | |
| Estación de trabajo | Tamaño de Max.Loading | 200m m x 200m m |
| Área de Max.Inspection | 200m m x 200m m | |
| Opiniones de ángulo oblicuo | accesorio rotatorio 360° (opcional) | |
| Salida de la radiografía | <1> | |
Instalación
Unicomp proporcionará la instalación y el servicio de la calibración en la instalación de la ubicación de los clientes incluye ayuda en el registro de su nuevo sistema de la radiografía con el local y las Agencias Estatales en caso pertinente. Una (1) encuesta sobre radiación in situ a la hora de la instalación con los documentos de apoyo.
Entrenamiento
El entrenamiento incluirá:
Seguridad básica de la radiación.
Funciones de control de sistema de la radiografía.
Entrenamiento del software de tratamiento de la imagen de la radiografía.
Entrenamiento básico del análisis de la firma de la radiografía.
Análisis con manos de la muestra usando sus muestras típicas.
Certificados del entrenamiento para todos los asistentes.
