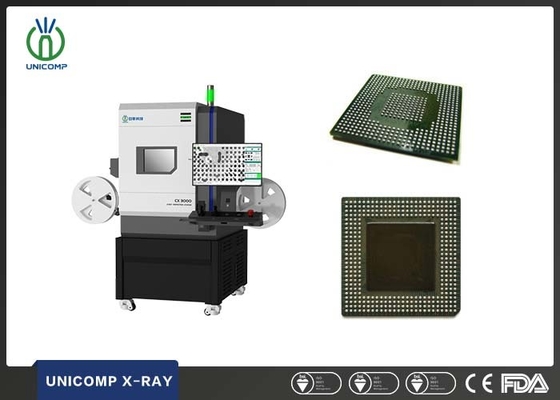

Alta máquina eficiente de la inspección de BGA X Ray, sistemas de gabinete micro del foco X Ray
Detalles del producto
sistema de inspección del rayo del bga x
,equipo de la inspección del bga
máquina de la inspección de la radiografía de los sistemas de gabinete de la radiografía del Micro-foco BGA
| Artículo | Definición | Espec. |
| Parámetros de sistema | Tamaño | 750 (L) x570 (W) x890 (H) milímetro |
| Peso | 300kg | |
| Poder | 220AC/50Hz | |
| Consumo de energía | 0.5kW | |
| Tubo de radiografía | Tipo | Cerrado |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Tamaño de punto | los 5μm | |
| Detector | Reforzador | FPD |
| Cobertura de la radiografía | 48m m x 54m m | |
| Resolución | los 208Lp/cm | |
| Estación de trabajo | Tamaño de Max.Loading | 200m m x 200m m |
| Área de Max.Inspection | 200m m x 200m m | |
| Opiniones de ángulo oblicuo | accesorio rotatorio 360° (opcional) | |
| Salida de la radiografía | <1> | |
El sistema de inspección de la radiografía es un sistema de inspección de alto rendimiento completamente equipado de la radiografía con un precio inmejorable al ratio del funcionamiento e incluye todas las características avanzadas que usted esperaba encontrar en un sistema de inspección mucho más costoso de la radiografía.
Uso:
MICROPROCESADOR 1.BGA/CSP/FLIPS:
El enlace, anula, se abre, Expcessive/escaso
2.QFN: El enlace, anula, se abre, registro
componentes estándar 3.SMT:
QFP, BORRACHÍN, SOIC, microprocesadores, conectores, otros
4.Semiconductor:
el alambre en enlace, muere fijación VACÍA, MOLDE, VACÍO
tablero 5.Multi-layer (MLB):
El registro interno de la capa, pila del COJÍN, ciega/enterró vias
