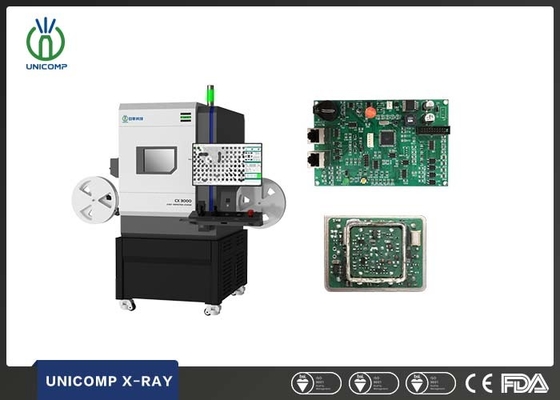

1uSv/h 0.5kW X de escritorio Ray Machine los 5μm para los tableros de PCBA
Propiedades básicas
Lugar de origen:
CHINA
Nombre de la Marca:
UNICOMP
Certificación:
CE, FDA
Número de modelo:
CX3000
Propiedades comerciales
Cantidad mínima de pedido:
1set
Precio:
can negotiate
Condiciones de pago:
T/T, L/C
Capacidad de suministro:
30 sistemas por mes
Resumen del producto
Especificaciones técnicas Artículo Descripción Especificaciones Tubo de radiografía Max. Voltages, tipo 90kV, cerrado Consumo de energía 8W Tamaño de punto focal los 5μm Ampliación 200X Detector Tipo del detector FPD Resolución 101 LP/cm Área eficaz 58mm×54m m Ordenador del sistema Sistema operativo ...
Detalles del producto
Resaltar:
0.5kW X de escritorio Ray Machine
,1uSv/H X de escritorio Ray Machine
,tableros X Ray Scanner de los 5μm PCBA
Name:
Electrónica X Ray Machine
Application:
SMT, el ccsme, BGA, electrónica, CSP, LED, Flip Chip, semiconductor
X-Ray Coverage:
48m m x 54m m
X-Ray Leakage:
< 1uSv="">
Weight:
300 kilos
Power Consumption:
0.5kW
Descripción del Producto
Especificaciones técnicas
| Artículo | Descripción | Especificaciones |
| Tubo de radiografía | Max. Voltages, tipo | 90kV, cerrado |
| Consumo de energía | 8W | |
| Tamaño de punto focal | los 5μm | |
| Ampliación | 200X | |
| Detector | Tipo del detector | FPD |
| Resolución | 101 LP/cm | |
| Área eficaz |
58mm×54m m |
|
| Ordenador del sistema | Sistema operativo | PC industrial, triunfo 7, procesador i7 |
| Monitor | 22" LCD | |
| Software | Interfaz de usuario | Sistema multifuncional del tratamiento de la imagen de Unicomp DXI |
| Plataforma de funcionamiento | Área de carga máxima | 235mm×205m m |
| Max. Inspection Area | 190mm×165m m | |
| Peso de carga máximo | 5kg | |
| Control del movimiento | Palancas de mando, ratón y telclados numéricos | |
| Rotación | Accesorio de la inclinación de la opción 360° | |
| Navegación | Cámara | Cámara de HD, punto del laser |
| AXIS | Manipulante | triaxial con X/Y/Z |
| Características del equipo | Fuente de alimentación | CA 110~220V (el ±10%) 50Hz, 1kW |
| Dimensiones del esquema | 750 (L)×570 (W)×890 (H) milímetro | |
| Peso del sistema | 300 kilogramos | |
| Garantía | La garantía de un año, reemplazo libre las piezas debido al defecto del fabricante original, pero espera de daños y de fuerza mayor artificiales | |
| Accesorios opcionales | Plantilla de la rotación | |
Uso
- SMT, BGA, CSP, Flip Chip, detección del LED,
- Semiconductor, componentes de empaquetado, industria de la batería,
- Fundición a presión a troquel de aluminio, plástico que moldea, cerámica, otras industrias especiales.
- Componentes electrónicos, piezas automotrices, fotovoltaicas,
Características
- tubo de radiografía cerrado de 90kV los 5µm
- Navegación en ventanas, seguimiento del blanco convenientemente
- Área de carga máxima 235mm×205m m milímetro, área máxima 165mm×190m m de la inspección, con la ampliación 200X
- FPD de alta resolución con el sistema triaxial del movimiento, cubren demandas de la inspección básica
Imágenes de la radiografía
Seguridad de la radiografía: Todas las máquinas de radiografía manufacturadas por la tecnología de Unicomp resuelven el subcapítulo de regla 1020,40 J de FDA-CDRH CFR 21 para los sistemas de la radiografía del gabinete. El FDA - el estándar de CDRH para los sistemas de la radiografía del gabinete indica que la emisión de la radiación no se excederá. 5millirem /hr.2 " de cualquier superficie externa. Nuestras máquinas (la salida <1> es típicamente 5-10 veces menos que los estándares internacionales.
Calificación General
de cinco estrellas
100%
4 estrellas
0
3 estrellas
0
2 estrellas
0
1 estrella
0
Todas las reseñas
-
Pgood product
-
SStable product quality , reliable cooperation partner
