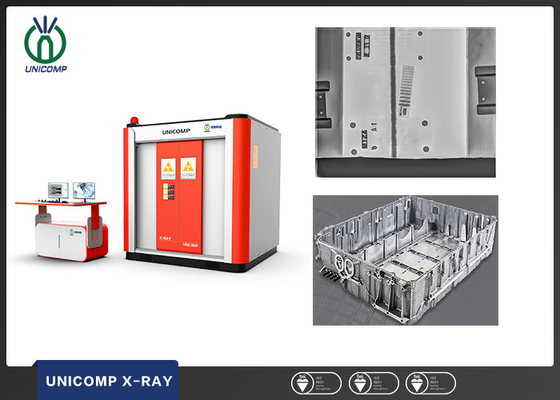

Control automático completo en modo CNC Manipulador de brazo C Máquina de rayos X Unicomp UNC160 para pruebas de carcasa de la batería de litio
Detalles del producto
Máquina de rayos X de Unicomp
,Máquina de rayos X con manipulador de brazo C
,máquina de rayos X con carcasa de batería de litio
Equipo de rayos X UNC160 para el control de calidad de piezas de automóviles
Las aplicaciones deMáquina de rayos X NDT UNC160:
● Partes fundidas y recipientes a presión
● Tubo de acero, cilindro y madera
● ¿Qué es?Detección de defectos de resina epoxi
● Ruedas, neumáticos y piezas metálicas
Preguntas frecuentes:
1¿Qué tal el paquete? ¿Está seguro durante la entrega?
Toda la máquina de inspección de rayos X está embalada con cartón de madera sólida estándar.
2¿Usted proporciona la garantía? ¿Qué tal el servicio postventa?
1 año de garantía gratuita para repuestos, soporte técnico de por vida.
Tenemos un equipo profesional de postventa, si hay alguna pregunta, los videos de asistentes también se proporcionan en el servicio postventa.
3¿Si venimos a su fábrica si usted proporcionará formación gratuita?
Sí, le damos la bienvenida a visitar nuestra fábrica, organizaremos la capacitación gratuita para usted.
Especificaciones técnicas de la máquina de rayos X UNC160 para la ETR
| Parámetros del sistema | Las dimensiones | 2100 mm*1549 mm*2468 mm ((L*W*H) |
| Peso del equipo | 3.5T | |
| El poder | 6KW | |
| La penetración máxima (AL/FE) | Las demás medidas de seguridad: | |
| Rango de detección | Φ500*800 mm | |
| Peso de la carga | 50 kg de peso | |
| Medio ambiente de trabajo | 5-40° ≤ 80%HR | |
| Posibilidad de instalación | Sistema trifásico de cinco cables AC380V | |
| Tasa de dosis de fuga de rayos X | Se aplican las siguientes medidas: | |
| Generador de rayos X | Tensión del tubo | Las demás: |
| El poder | 480 W | |
| Tamaño del foco | 0.5 mm | |
| El detector | Área de imagen | No se puede utilizar. |
| Resolución | 3.0LP/mm | |
| Detector (FPD de selección) | Área de imagen | 17 ¢ x 17 ¢ |
| Matriz de píxeles | 3072 mm*3072 mm | |
| Tamaño de píxel | 139 μm | |
| Tasa de imágenes | 9fps ((1x1) 30fps ((2x2) | |
| Funciones del software | Procesamiento de imágenes | Ajuste de brillo y contraste; marcos de apilamiento; ajuste de anchura y nivel de la ventana; mejora de la imagen, filtrado, agudización, inversión, relieve y medida de burbujas; mover, acercar, alejar;Escala de imagen de visualización; mostrar la coordenada de la imagen actual del puntero del ratón y el valor gris |
| Medición de la imagen | Distancia, radio, polígono, medición del ángulo; flechas y etiquetas de texto; guardar la imagen procesada; | |
| Control de movimiento | Ajuste de velocidad de cada eje móvil; programación CNC; operación manual | |
| Función adicional | Ahorrar el tiempo de detección de la mayor parte de la pieza de trabajo a través del control programable CNC | |
| No hay detección de ángulo muerto con el mecanismo de detección de movimiento de cinco ejes del brazo C | ||
| Servo motor paso a paso para hacer que la estabilidad de operación | ||
| Regulador de voltaje, aislamiento, filtración, puesta a tierra y otras funciones de protección están completas | ||
| Aparte de la interfaz de nube industrial, datos e imágenes en tiempo real, con trazabilidad y función de análisis de datos grandes (opcional) | ||
Característicasde lasMáquina de rayos X NDT UNC160:
● Fuerte penetración, alta fiabilidad, baja degradación, larga vida útil;
● Alta definición, resolución FPD;
● Estación de trabajo multifuncional, rotación de 360° y cambio de marcha;
● Alta automatización, velocidad de detección rápida;
● Diseño de software fácil de usar para interfacer y facilitar, personalizar los requisitos de desarrollo de funciones de software.
Imágenes de inspecciónde lasMáquina de rayos X NDT UNC160:
Nuestros servicios
Ayudar a los clientes a analizar proyectos de productos y proporcionar soluciones de detección.
Prueba de detección de muestra libre.
Proporcionar soluciones de detección profesionales.
Tenemos servicios de diseño de piezas.
Proporcionar un servicio de verificación de la información de envío/entrega.
Un año de garantía, toda la vida mantendrá la promesa.
24 horas de velocidad de retroalimentación por correo electrónico de otros.
-
