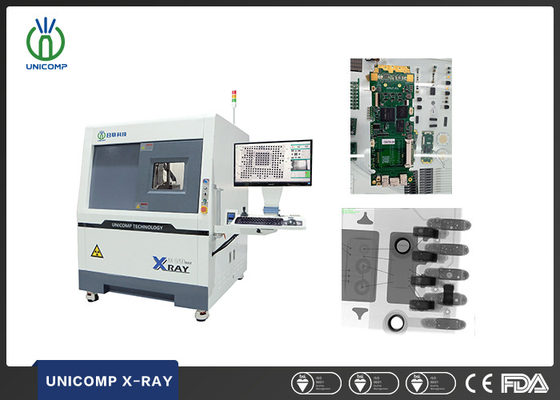

Equipo de inspección de rayos X de tubo sellado para PCBA de 0 a 90 kV de voltaje ajustable
Propiedades básicas
Lugar de origen:
porcelana
Nombre de la Marca:
Unicomp
Certificación:
CE, FDA
Número de modelo:
AX8200MAX
Propiedades comerciales
Cantidad mínima de pedido:
1 PCS
Precio:
can negotiate
Condiciones de pago:
T/T, L/C
Capacidad de suministro:
300 PCS por mes
Resumen del producto
Equipo de inspección por rayos X para PCBA El Sla pecificaciónDe lasMáquina de rayos X SMT Resumen del sistema Huella de huella Las medidas de seguridad se aplicarán a los vehículos de las categorías M1, M2 y M3. Peso de la máquina El peso total es de: Fuente de alimentación AC 110 ~ 220V, 50/60Hz ...
Detalles del producto
Resaltar:
Equipo de inspección de rayos X con tubo sellado
,Equipo de inspección de rayos X PCBA
,Equipo de inspección por rayos X ajustable
Tube Voltage:
0~90kV (ajustable)
Tube Type:
Se selló
Focus Spot Size:
los 5μm
Detector:
Detector de la pantalla plana (FPD)
Packing Weight:
1 500 kg
Descripción del Producto
Equipo de inspección por rayos X para PCBA
El Sla pecificaciónDe lasMáquina de rayos X SMT
| Resumen del sistema | |
| Huella de huella | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1, M2 y M3. |
| Peso de la máquina | El peso total es de: |
| Fuente de alimentación | AC 110 ~ 220V, 50/60Hz |
| Tamaño del embalaje de madera contrachapada | 175 (W) × 155 (D) × 200 (H) cm |
| Peso del embalaje | 1 500 kg |
| Consumo de energía | 1.0 kW |
| Tubo de rayos X | |
| Tipo de tubo | Se selló |
| Max. potencia | 8W |
| Válvula de tensión | 0 ~ 90 kV (ajustable) |
| Tamaño del punto de enfoque | 5 μm |
| Sistema de imágenes | |
| El detector | Detector de panel plano (FPD) |
| Tamaño de los píxeles | 85 μm |
| Área de detección efectiva | Las demás medidas de seguridad |
| Tasa de cuadros | 20 cuadros por segundo |
| Matriz de píxeles | 1536*1536 |
| Magnificación del sistema | 600 veces |
| El software | |
| Medición automática | BGA Vacíos de soldadura Datos de medición y soporte automáticos/salida gráfica |
| Varias herramientas de medición | Apoyo para medir la distancia, el ángulo, el diámetro, el polígono, la velocidad de llenado de PTH, etc. |
| Modo CNC | Inspección CNC programable, fácil de operar y fácil de usar |
| Muestra en tiempo real | Muestra en tiempo real los datos de trabajo de voltaje, corriente, ángulo, fecha, etc. |
| Navegación | Sistema de posicionamiento del punto objetivo conveniente |
| Sistema de control de movimiento | |
| Control de movimiento | Joystick, teclado, ratón y panel táctil |
| Max. Área de carga/peso | 610*610 mm / 10 kg |
| Área de inspección máxima | 550*550 mm |
| Vistas oblicuas | Máximo 60° |
| Manipulador | 6 ejes con X / Y / Z1 / Z2 / T1 / T2 |
| PC para uso industrial | |
| Monitoreo | Display LCD táctil interactivo de 24 ̊ FHD |
| Sistema operativo | Windows 10 de 64 bits |
| Disco duro | 1 TB |
| Memoria RAM | 8 GB |
| Modelo de la CPU | Procesador Intel i7 |
| Otras características | |
| Puerta abierta | Deslizamiento eléctrico |
| Seguridad con rayos X | < 1μSv/h (cumple con todas las normas internacionales) |
| Gestión de la autoridad | Sistema de gestión de acceso de huellas dactilares y soporte de acceso de contraseña. |
| Operación de seguridad | Bloqueo electromagnético, luz de advertencia y monitor de fuga de radiación en tiempo real |
| *Las especificaciones están sujetas a cambios sin previo aviso. Todas las marcas comerciales son propiedad del fabricante del sistema. | |
Áreas de aplicación de la máquina de rayos X
Ampliamente aplicado para BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconductor, industria de baterías, fundición de metales pequeños, electrónica
Modulo de conectores, cables, componentes aeroespaciales, industria fotovoltaica, etc.
Función y características de la máquina de rayos X
Imágenes de la máquina de rayos X SMT
